D20 F60 5.0 Fiber Lazer Kolimatör Lens
D20 F60 5.0 Fiber Lazer Kolimatör Lens, fiber lazer kaynak ve kesim kafalarında fiberden çıkan ışını paralel hâle getiren, 20 mm çap × 60 mm odak × 5,0 mm kalınlık ölçülerinde kuvars (fused silica) kolimasyon merceğidir. 1064 nm dalga boyuna optimize edilmiş çift yüzey AR kaplaması sayesinde yüksek geçirgenlik sağlar; enerji kaybını ve geri yansımayı en aza indirir. Yıpranmış orijinal lensin yerine doğrudan takılabilen ekonomik yedek optiktir. ---
| Ürün Kodu | D20F6050KOLIMA |
| Dalga Boyu | 1064 nm |
| Stok Durumu | Stokta Mevcut |
Ø20 mm çap × F60 mm odak × 5,0 mm kalınlık, orijinalinin birebir muadili
Yüksek güçte termal kararlılık, düşük ısıl genleşme
Çift yüzey yansıma önleyici kaplama, tipik %99,8+ geçirgenlik
Fiber ucu ve rezonatör için ek koruma
Sürekli (CW) fiber lazer uygulamalarına uygun optik dayanım
5,0 mm merkez kalınlığı ile montajda yüksek mekanik dayanım
Yuvaya sorunsuz oturma, çatlama riskinin azaltılması
Düzgün kaynak dikişi, kararlı nüfuziyet, azalan sıçrama

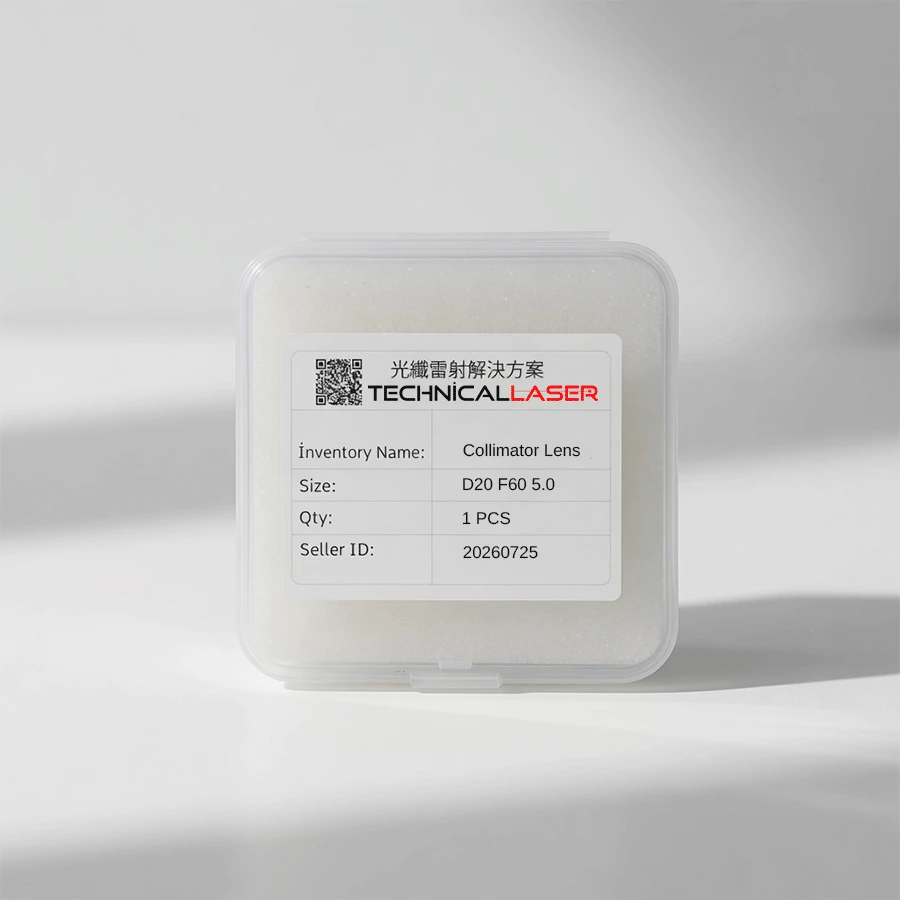

Optik kâğıt sarımlı, darbe emici kutuda teslimat
| Ambalaj | Optik kâğıt sarımlı, darbe emici kutu |
| Kaplama | Çift yüzey AR (yansıma önleyici) |
| Malzeme | Yüksek saflıkta kuvars / fused silica |
| Çap (D) | 20 mm |
| Dalga Boyu | 1064 nm (tipik 1060–1080 nm bandı) |
| Ürün Adı | D20 F60 5.0 Fiber Lazer Kolimatör Lens |
| Ürün Tipi | Kolimatör (kolimasyon) lensi |
| Geçirgenlik | %99,8 üzeri (tipik) |
| Kenar İşlemi | Pahlı (chamfer), keskin kenarsız |
| Yüzey Kalitesi | 10/5 – 20/10 scratch-dig |
| Kullanım Alanı | Fiber lazer kaynak ve kesim kafaları |
| Yüzey Hassasiyeti | λ/10 @ 632,8 nm (tipik) |
| Odak Uzaklığı (F) | 60 mm |
| Merkez Kalınlığı (T) | 5,0 mm |
D20 F60 5.0 Fiber Lazer Kolimatör Lens Nedir?
Fiber lazerde ışın, fiber kablonun ucundan koni şeklinde saçılarak çıkar. Bu saçılan ışını paralel (kolime) hâle getiren ilk optik eleman kolimatör lenstir. Kolimasyon bozulursa, odak lensi ne kadar kaliteli olursa olsun spot çapı büyür, güç yoğunluğu düşer; sıçrama artar, kaynakta zayıf nüfuziyet ortaya çıkar.
Ürün kodundaki değerler şunları ifade eder: D20 lens çapının 20 mm, F60 odak uzaklığının 60 mm, 5.0 ise merkez kalınlığının 5,0 mm olduğunu gösterir. Bu üç ölçünün mevcut lensinizle birebir aynı olması gerekir; farklı odak uzaklığı ışın yolunu bozar, farklı kalınlık ise yuvaya oturmaz ve O-ring baskısını hatalı hâle getirir.
F60 — F50 ile Karıştırılmaması Gereken Odak Değeri
Bu üründe çap 20 mm, odak uzaklığı 60 mm, kalınlık ise 5,0 mm'dir. Aynı çap ve kalınlıkta F50 odaklı versiyon da yaygındır; ikisi birbirinin yerine kullanılamaz.
Kolimatör lensin odak uzaklığı, ışının hangi mesafede paralel hâle geleceğini belirler ve kafanın iç yapısına göre seçilir.
- F60 lens, F50 için tasarlanmış bir kafaya takılırsa ışın tam kolime olmaz
- Kolimasyon bozulunca spot çapı büyür, güç yoğunluğu düşer, ayrıca lens ve kafa daha çok ısınır
Lensin üzerindeki kodu okuyun veya kafa modelinizi bize iletin; doğru odağı teyit edelim.
Malzeme ve Kaplama
Lens, yüksek saflıkta kuvars (fused silica) hammaddeden üretilmiştir. Kuvars, standart optik cama göre yüksek güç altında ısıl genleşmeye ve termal odak kaymasına karşı belirgin şekilde dayanıklıdır.
- 1064 nm AR kaplama — Çift yüzey yansıma önleyici kaplama, tipik %99,8 üzeri geçirgenlik
- Düşük geri yansıma — Fiber ucunu ve rezonatörü koruyan kaplama yapısı
- Termal kararlılık — Uzun süreli çalışmada daha az ısınma, kararlı odak noktası
- Yüksek hasar eşiği — Sürekli (CW) fiber lazer uygulamalarına uygun optik dayanım
Ne Zaman Değiştirilmeli?
Kolimatör lens sarf malzeme değildir; ancak koruyucu camın patlaması, sıçrayan metal zerreleri, kafaya duman/toz kaçağı veya hatalı temizlik sonucu hasar görür. Kaynak hızının ve nüfuziyetin düşmesi, artan sıçrama, kaynakta düzensiz dikiş, kafanın normalden fazla ısınması, lens yüzeyinde yanık lekesi, mat görüntü, çizik veya kaplama soyulması değişim zamanının geldiğini gösterir.
Montaj tozsuz ortamda, pudrasız nitril eldivenle ve kafa kılavuzunda belirtilen yön işaretine uyularak yapılmalıdır.
